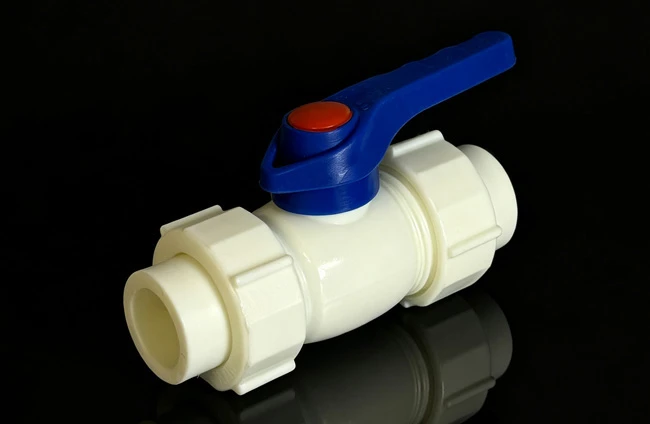

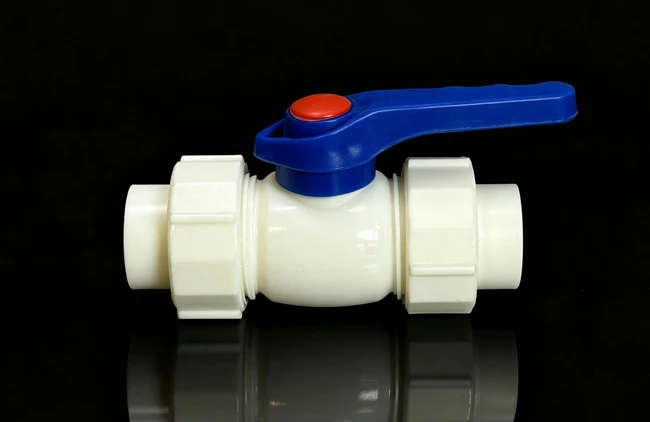

-파이프-절단 교체가 필요 없는 PPR 이중 유니온 볼 밸브는 주거용 및 엔지니어링 용수 시스템의 표준 온오프 구성요소가 되었습니다.- 그러나 비표준 설치와 부적절한 압력 테스트로 인해 조인트 누출, 밸브 코어 손상, 스위치 고장이 발생하여 밸브 서비스 수명이 단축되는 경우가 많습니다. 표준 절차와 승인 요구 사항을 준수해야만 이중 결합 구조의 편의성과 밀봉 신뢰성을 완전히 실현할 수 있습니다.
I. 설치 전-준비 및 검사
1. 사양 및 육안검사
공칭 직경과 압력 등급이 배관과 일치하는지 확인하십시오. 밸브 본체와 유니언 너트에 균열이나 변형이 없는지, 핸들이 달라붙지 않고 작동하는지, 밀봉 구성품이 홈에 완전히 안착되어 같은 높이인지 확인하십시오.
2. 배관 및 도구 준비
불순물이 밸브 본체로 들어가고 밸브 코어의 밀봉면에 흠집이 나는 것을 방지하기 위해 파이프 내부의 모래, 모래 및 잔해물을 청소하십시오. 해당 규격의 융착공구, 파이프 절단기, 조절렌치를 준비하고, 융착공구를 표준범위 260도 ± 10도에 맞춰 교정한다.
3. 설치 위치 확인
기본적으로 핸들이 수평으로 설치되어 있어 접근이 용이하고 추후 유지보수가 편리한 위치를 우선적으로 고려합니다. 물이 고여 있는 곳, 직사광선이 닿는 곳, 심한 충격을 받는 곳은 피하고, 너트 조립 및 분해를 위해 충분한 여유 공간을 두십시오.
II. 표준 설치 절차
1. 퓨전 소켓 사전-연결
유니온 너트와 PPR 소켓을 파이프에 순서대로 밀어 넣고 표준 절차에 따라 소켓과 파이프 사이의 융합을 완료하고 삽입 깊이가 해당 파이프 직경에 대해 지정된 최소 소켓 깊이 이상인지 확인하고 완전히 고정될 때까지 방해받지 않고 냉각되도록 합니다. 냉각 중에 배관을 무리하게 비틀지 마십시오.
2. 밸브 본체 조립
밸브 본체 양쪽 끝의 밀봉면을 청소하고 밀봉 링이 변위 없이 안착되었는지 확인합니다. 밸브 본체를 양쪽 소켓에 맞추고 양쪽 끝의 유니온 너트를 균등하게 번갈아 조여 본체에 균열이 생길 수 있는 고르지 않은 응력을 방지합니다.
3. 스위치 기능 사전-테스트
조립 후 핸들을 3~5회 작동하고 반-열림 상태를 테스트하지 않고 밸브 코어를 완전히 열린 위치와 완전히 닫힌 위치 사이에서 순환하여 부드러운 작동과 달라붙거나 느슨해짐 없이 90도 정지되는지 확인합니다. 테스트 후 시스템 압력 테스트를 진행하기 전에 밸브 코어를 완전히 열린 위치에 두십시오.
III. 수압 테스트 및 승인 사양
1. 개별 밸브 압력 테스트
개별 밸브는 GB/T 13927에 따라 공장에서 밸브 코어가 부분적으로 열린 위치에 있고 테스트 압력이 정격 압력의 1.1배로 설정된 쉘 강도 테스트를 이미 통과했습니다.
2. 시스템 배관 압력 테스트 표준
냉수 배관의 경우 시험 압력은 사용 압력의 1.5배, 0.6MPa 이상입니다. 온수 배관의 경우 사용 압력의 1.5배, 1.0MPa 이상입니다. 테스트 압력은 밸브 정격 압력의 1.5배를 초과해서는 안 되며, 밸브를 닫은 상태에서 강제로 가압하는 것은 엄격히 금지됩니다.
3. 밸브 코어 위치 요구 사항
시스템 압력 테스트 중에 PPR 이중 유니온 볼 밸브의 밸브 코어를 완전히 열린 위치에 배치하여 배관을 통해 지속적인 물 흐름을 보장하고 씰링 구성 요소를 손상시킬 수 있는 국부적인 압력 형성을 방지해야 합니다.
4. 압력 안정화 및 허용 기준
규정된 압력까지 승압한 후, 압력 강하가 0.05MPa 이하가 되도록 30분간 안정시켜 주십시오. 동시에 유니언 조인트, 밸브 스템 부위 및 밸브 본체 표면에 누출이나 변형이 없는지 확인하십시오. 두 기준을 모두 통과하면 자격을 갖춘 테스트가 됩니다.
5. 사후-시험 처리
자격을 갖춘 테스트 후에는 배관의 잔압을 천천히 해제하고 물로 씻어내십시오. 잔해물이 남아 있지 않은지 확인하기 위해 테스트 후 한 번 더 세척하십시오. 매립작업의 경우 압력시험 기록과 사진자료를 보관하고, 모든 사항이 정상인지 확인한 후 슬롯 실링이나 천장 설치 등 후속 공사를 진행합니다.
IV. 일반적인 설치 문제 및 예방
1. 유니온 조인트 누출
일반적으로 너트를 조이는 힘이 고르지 않거나 밀봉 구성 요소가 변위되어 발생합니다. 예방 조치: 너트를 균등하게 번갈아 조이고, 설치 전에 밀봉 링이 제자리에 수평인지 확인하고, 변형되거나 오래된 밀봉 부품을 사용하지 마십시오.
2. 소켓 조인트의 불완전한 융합
일반적으로 가열 시간이 부족하거나 온도가 너무 낮기 때문에 발생합니다. 예방: 융합 온도와 지속 시간을 엄격하게 제어합니다. 5도 이하로 작업할 경우 재료 제조사의 프로세스 카드에 따라 조정하고 필요한 경우 융합 도구 설정을 높입니다.
3. 밸브 본체 균열
일반적으로 과도한 한쪽 방향 힘이 가해지거나 파이프 각도를 강제로 교정할 때 발생합니다.- 예방책: 너트를 과도하게 조이기 위해 치터 바를 사용하지 마십시오. 배관이 잘못 정렬된 경우 먼저 배관 위치를 조정하고 밸브 본체를 강제로 정렬하지 마십시오.
4. 잔해로 인한 밸브 코어 막힘
일반적으로 배관을 청소하지 않거나 테스트 후 세척하지 않아 발생합니다. 예방조치: 설치 전 배관 내부를 물로 씻어내고, 압력 테스트 후 밸브를 완전히 열어 공식적으로 사용하기 전에 배관을 한 번 더 씻어내십시오.
